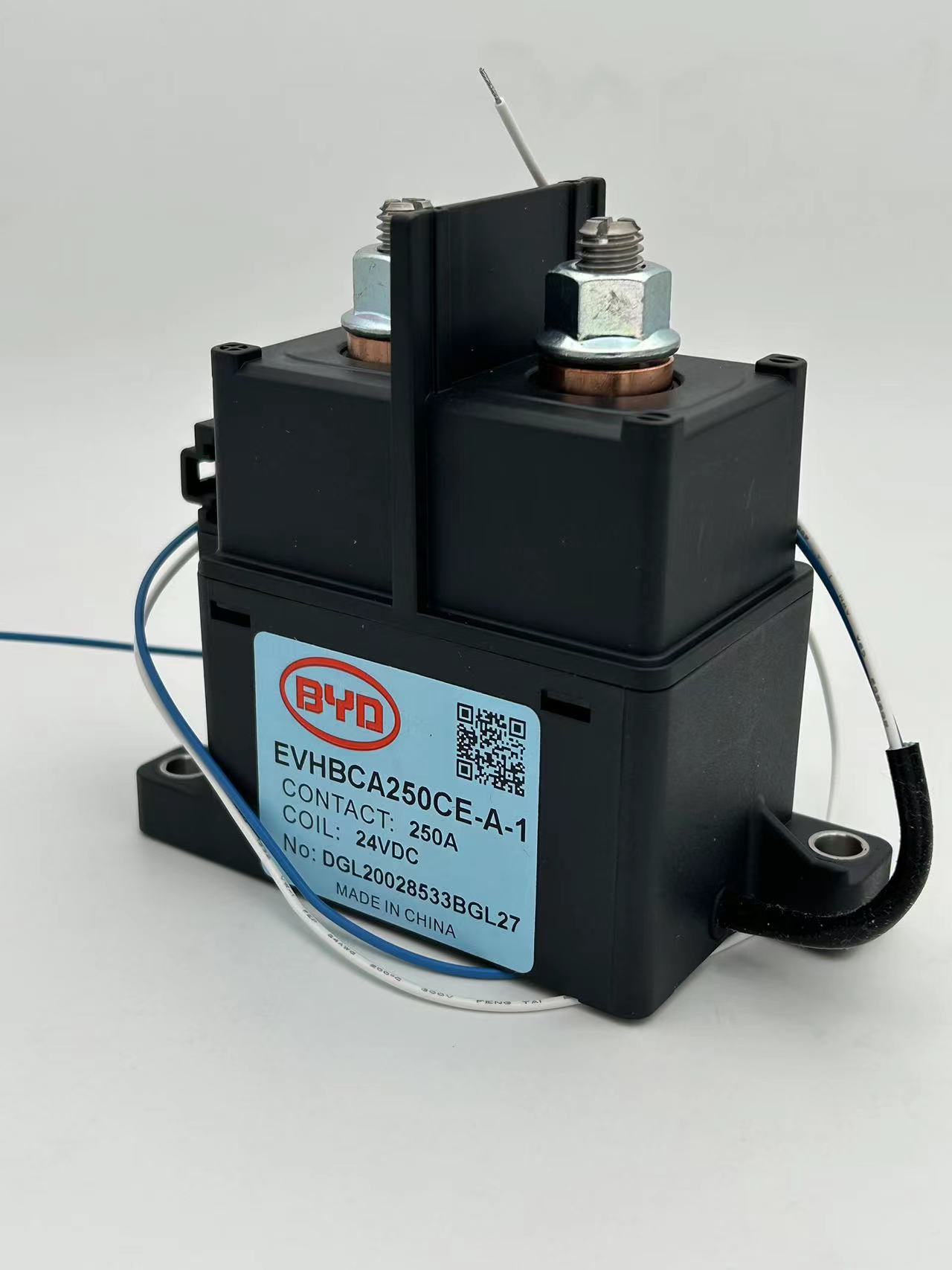

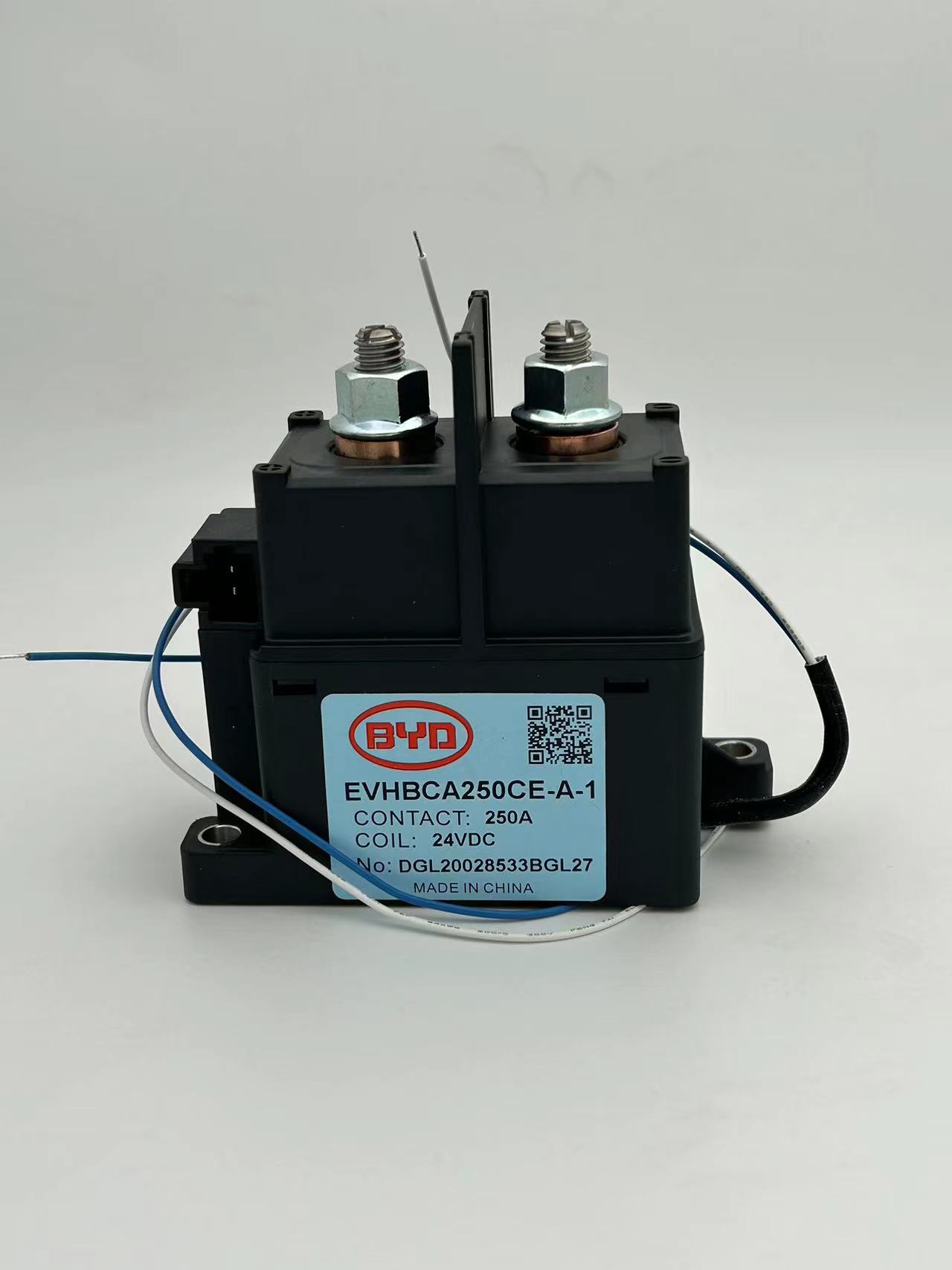

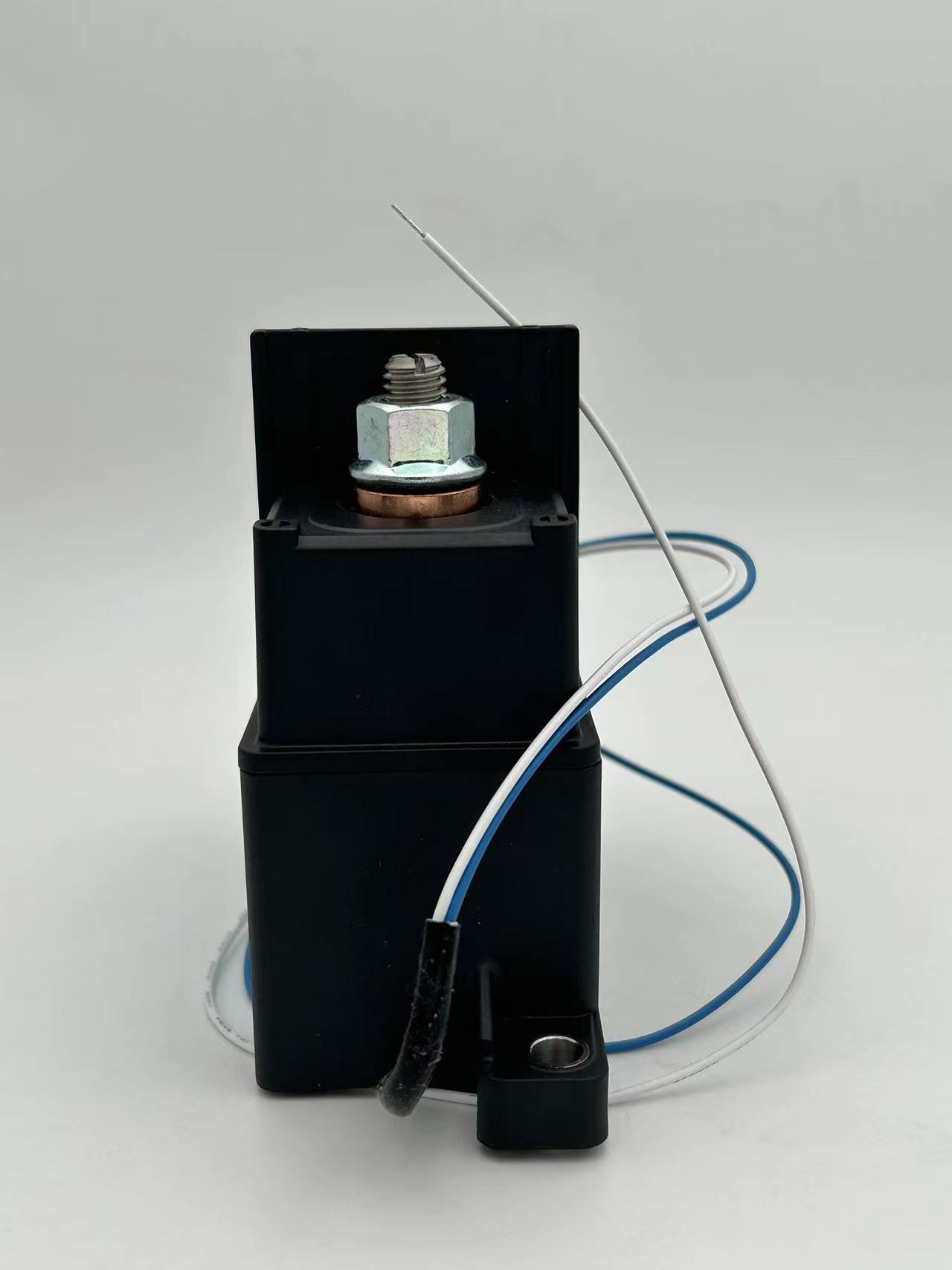

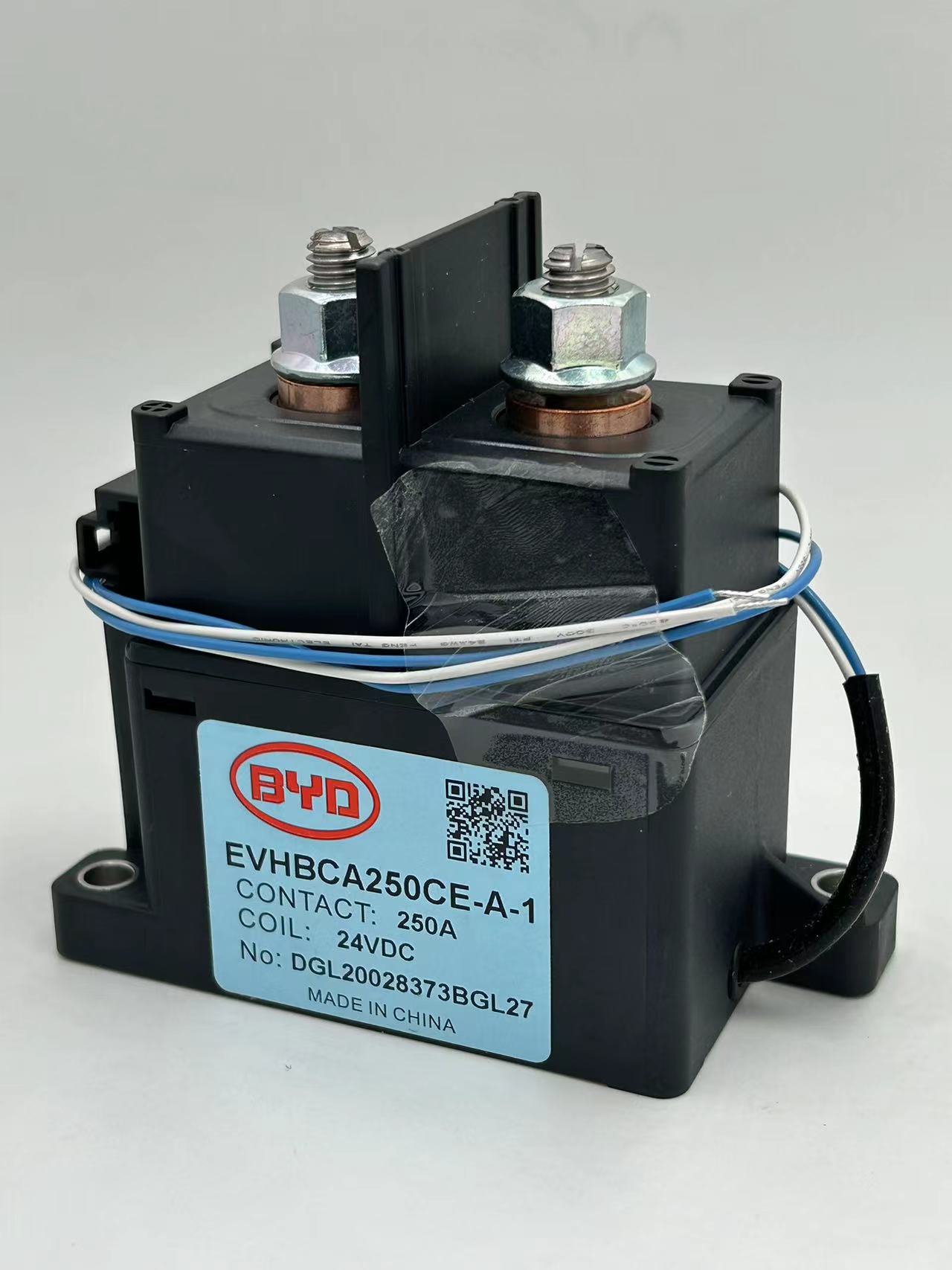

EVHBCA250CE-A-1(-R200)
  • 额定电流:250A
  • 额定电压:1500V|1500V
  • 线圈电压:24V
  • 认证:ul
  • 辅助触点:有
  • 产品说明
  • 技术指标
  • 资源下载

此款产品比亚迪CPF工厂专门为迎合储能行业1500V的电压趋势而开发,陶瓷腔体产品,全系列通过UL认证,产品经过市场检验,稳定可靠,大厂品质保证,责任担当。

线圈额定电压 DC24V
吸合电压(初始)(at 23℃) ≤18V
释放电压(初始)(at 23℃) 2-8V
额定动作电流[±10%](at 23℃) 0.38A
额定消耗功率(at 23℃) 9.12W
最大容许电压(at 23℃) DC32V
机械寿命 ≥20 万次
电气寿命(阻性负载)② DC1500V 120A ≥2000 次;DC1500V 250A ≥50 次
反向切断(阻性负载)② DC1500V -120A ≥2000 次;DC1500V -250A ≥50 次
工作环境条件 温度:-40~+85℃ 湿度:5%RH~85%RH(应无结冰,凝露)
贮存环境条件 温度:-40~+95℃ 湿度:5%RH~85%RH(应无结冰,凝露)

额定电压:1500V
额定电流:250A

材质:陶瓷腔体


主触点结构 一组常开触点
工作电压范围 DC 12V~1500V
短期承载电流 375A 15min
最小适用负载(电阻负载)① 1A 12VDC
接触压降(初始) ≤0.125V (通 250A 额定电流)
接触电阻(初始) ≤0.5mΩ

辅助触点结构 一组常闭触点
辅助触点最大工作电压 DC24V
辅助触点长期可承载电流 0.25A
辅助触点接触电阻 ≤350mΩ(含连接线)
