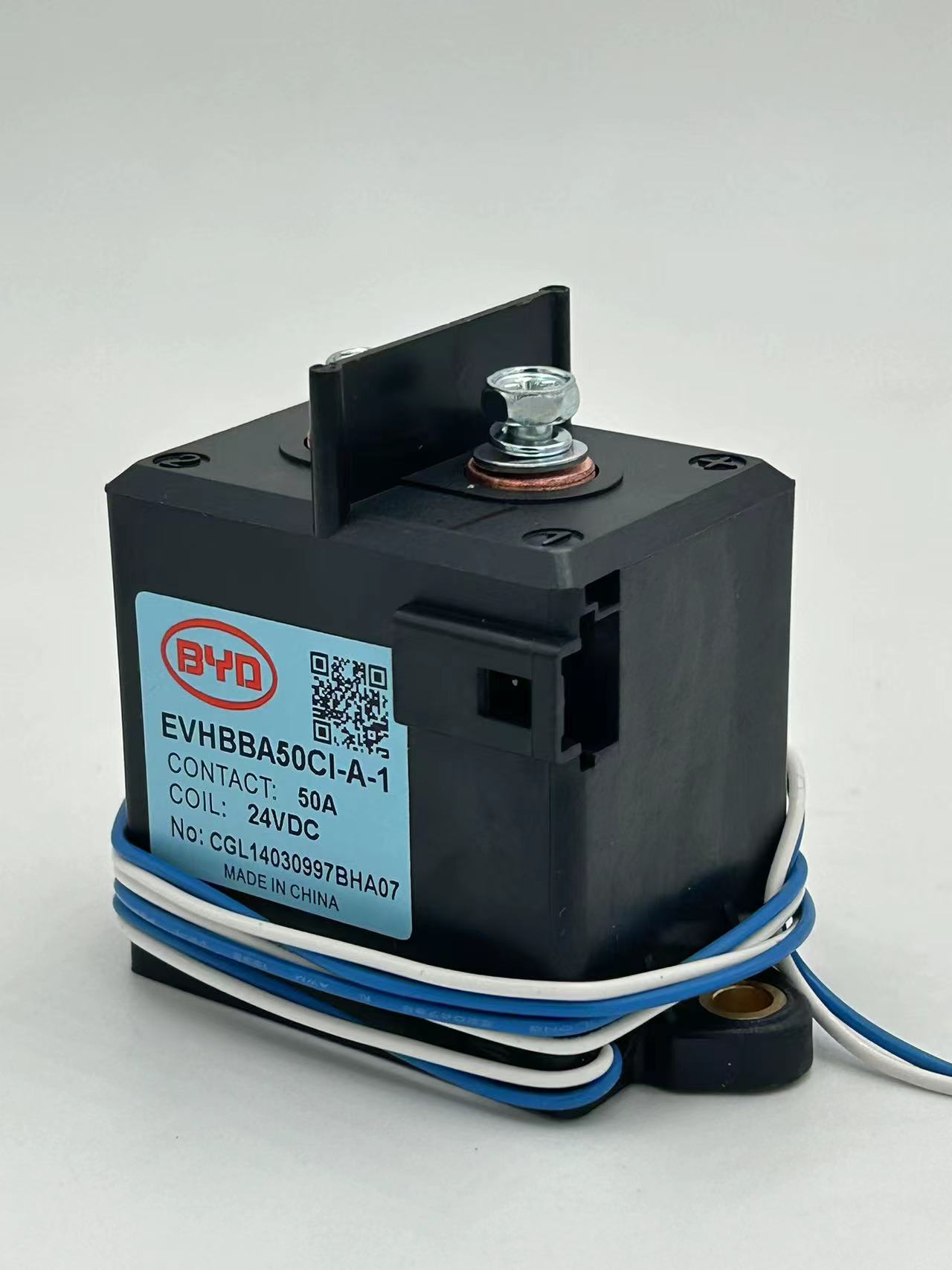

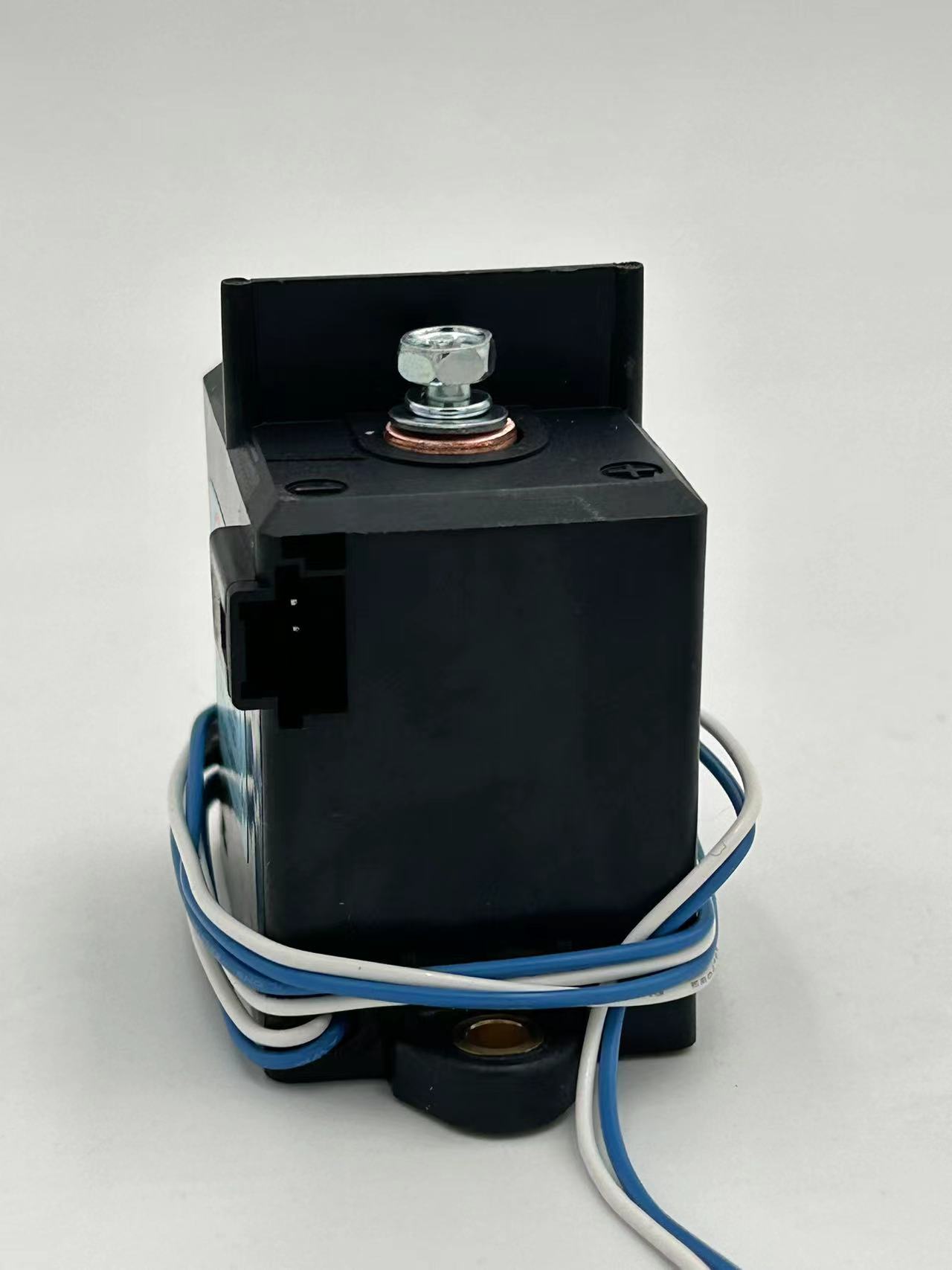

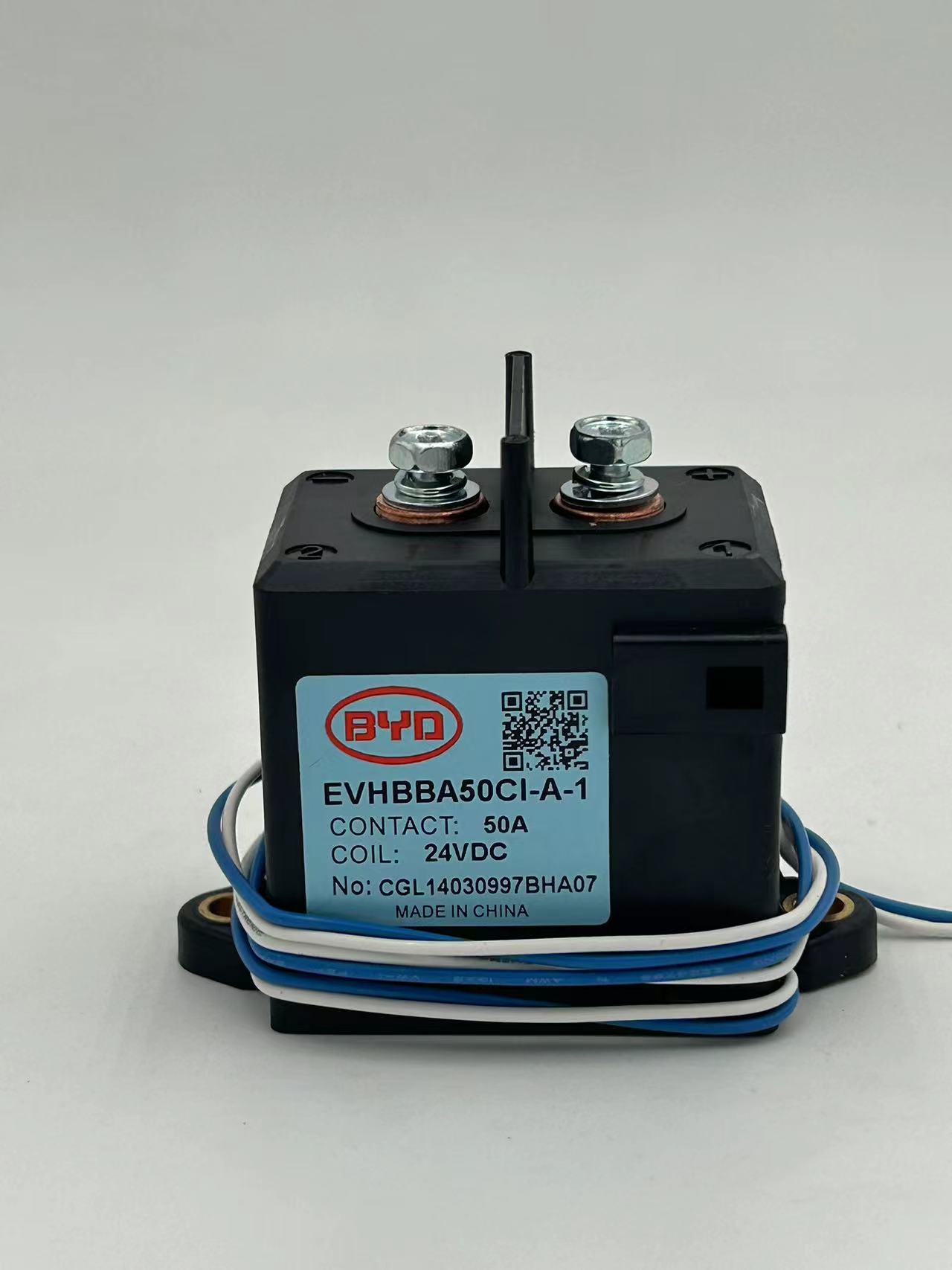

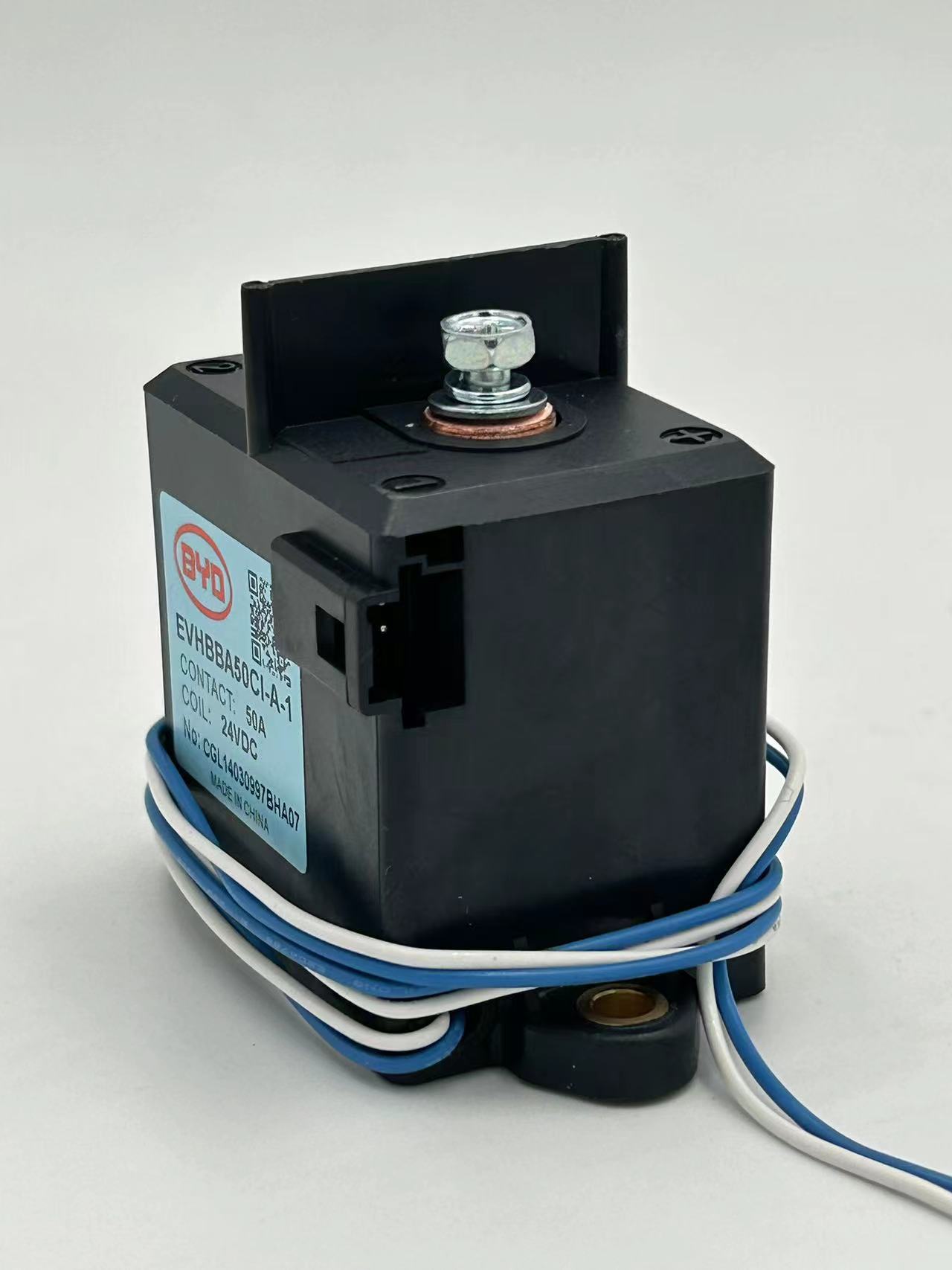

EVHBBA50CI-A-1
  • 额定电流:50A
  • 额定电压:1500V|1500V
  • 线圈电压:24V
  • 认证:ul
  • 辅助触点:有
  • 产品说明
  • 技术指标
  • 资源下载

比亚迪高压直流继电器EVHBBA50CI-A,电压等级1500V,电流50A,应用在1500V储能系统高压箱,BMS,储能逆变器PCS里,用做主回路检测或者预充电回路。

线圈额定电压:DC24V
吸合电压(初始)(at 23℃):≤18
释放电压(初始)(at 23℃):2-8V
额定动作电流[±10%](at 23℃):0.14A
额定消耗功率(at 23℃):3.36W
最大容许电压(at 23℃):DC32V

触点结构:一组常开触点

工作电压范围:DC12V-1500V
最小适用负载(电阻负载)①:1A 12VDC
短期承载电流:75A 15min
接触压降(初始):≤0.2V (通 50A 额定电流)
接触电阻(初始):≤4mΩ

辅助触点结构:一组常闭触点
辅助触点最大工作电压:24V
辅助触点长期可承载电流:0.25A

辅助触点接触电阻:≤350mΩ(含连接线)

机械寿命:≥20 万次
电气寿命(阻性负载)②:DC1500V 25A ≥1000 次;DC1500V 50A ≥50 次
反向切断(阻性负载)②:DC1500V -25A ≥100 次;DC1500V -50A ≥10 次
